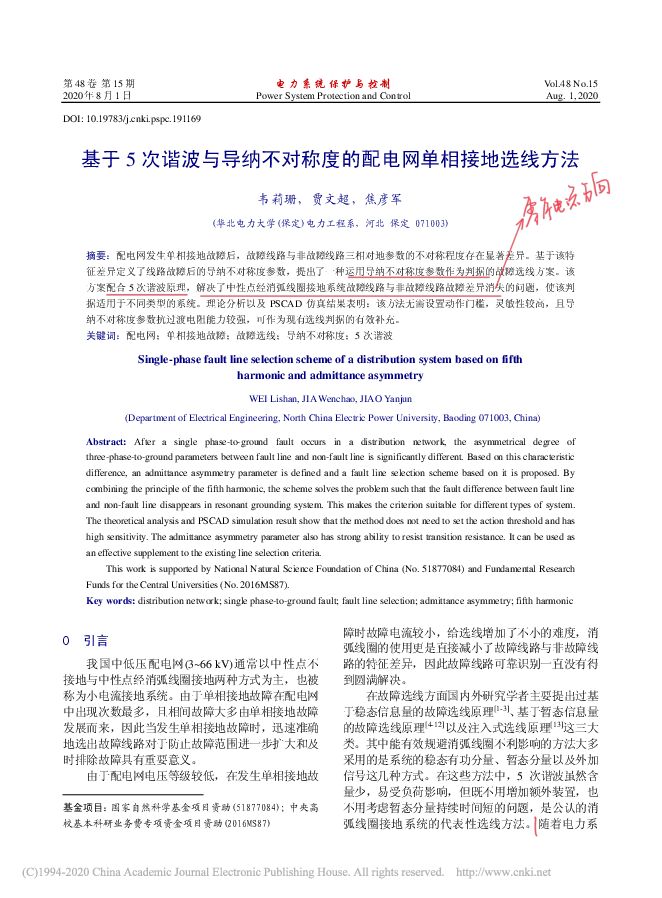

基于5次谐波与导纳不对称度的配电网单相接地选线方法_韦莉珊.pdf

基于5次谐波与导纳不对称度的配电网单相接地选线方法_韦莉珊.pdf
该文档提出了一种基于5次谐波与导纳不对称度的配电网单相接地选线方法,旨在解决配电网单相接地故障时,故障线路难以准确识别的问题,尤其是在中性点经消弧线圈接地系统中,故障特征差异消失的情况。 **核心内容:** 1. **导纳不对称度参数:** 定义了线路故障后的导纳不对称度参数,利用故障线路与非故障线路三相对地参数的不对称程度差异作为选线判据。 2. **5次谐波的应用:** 针对中性点经消弧线圈接地系统故障差异消失的问题,结合5次谐波原理,提取测量数据中的稳态5次谐波分量计算导纳不对称度参数。5次谐波的引入能够消除消弧线圈对故障选线的不利影响,使该方法适用于不同类型的系统。 3. **选线流程:** 提出了一种基于导纳不对称度参数的选线方案,包括: * 使用基波零序电压启动保护。 * 采集母线电压和各馈线出口电气量,合成零序分量。 * 根据系统接地方式,计算导纳不对称度参数。 * 比较各线路导纳不对称度参数,选出最大值对应的线路作为故障线路。 * 增加判据,区分馈线故障和母线故障。 4. **仿真验证:** 通过PSCAD仿真,验证了该方法的有效性。结果表明: * 该方法无需设置动作门槛,灵敏度较高。 * 导纳不对称度参数抗过渡电阻能力较强。 * 适用于不同类型的接地系统,包括中性点不接地和中性点经消弧线圈接地系统。 5. **结论:** 该方法具有较高的灵敏性,且抗过渡电阻能力较强,可作为现有选线判据的有效补充。但是5次谐波的量级较小,易受干扰,实际应用效果受多种因素影响,仍需进一步研究和改进。 总而言之,该文档提出的方法利用了故障后线路参数的变化,并通过引入5次谐波克服了传统方法在某些情况下的不足。仿真结果表明了其可行性,但实际应用效果仍需进一步研究。
